微机屏显钢绞线拉力试验机LEW-600G
更新时间：2017-09-09 10:08:34点击次数：次
产品概述：
一、主要用途
LEW系列微机控制电液伺服主要用于对预应力钢绞线进行拉抗强度测试和分析。试验操作和数据处理负荷GB/T5224-2003《预应力混凝土钢绞线》的要求。

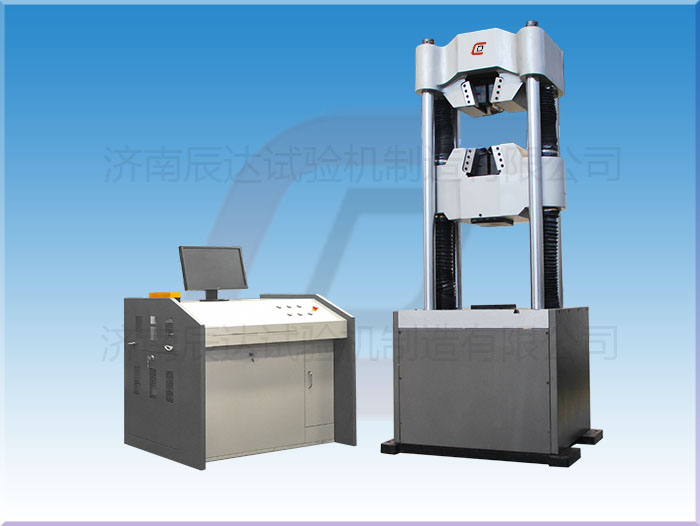

本机由油缸下置式主机及琴式油源控制柜组成，油泵采用意大利马祖奇进口低噪音高性能齿轮泵。拉伸空间位于主机上方，压缩、弯曲试验位于主机下方即中横梁和工作台之间。试验空间的调整通过移动中横梁来实现，中横梁升降采用链条传动。计算机全自动闭环控制高性能电液比例伺服阀来完成对各种材料的拉伸、压缩、弯曲等试验。试验结束后自动采取材料的FM、RPO.2、RM和Ft等实验结果。
性能特点
1、 特制超厚钳口座使钢绞线在拉伸时完全包容在钳口座体内从而保证钢绞线试样在中间断裂。
2、 特质高硬度(HRC68-70)加长钳口提高了夹持捻距和接触面积并采用液压自动夹紧，使试样夹持更牢靠不易打滑。
3、 在钳口座和钳口卡板之间增加了耐磨衬板，杜绝金属拉伸过程中氧化皮掉入，致使钳口座斜面划伤的现象，使夹持过程更顺滑，加成更牢靠。
4、 具有等速应力、等速应变、等速位移、拉伸控制、程序编辑器多种控制模式，各种控制模式在试验过程中可任意平滑切换并保持。
5、测控软件基于中文windowsXP操作系统平台，具有运行速度快、界面温和、菜单提示、鼠标操作、具有多种试样信息输入模式、可满足不同材料的测试。对已相同条件的试样一次输入批量自动生成，还可制作条件模板。
6、试验自动完成后试样信息、试验数据、试验曲线等自动存储。
7、根据试验力大小或材料变形大小自动切换到适当量程，以确保试验数据测量的准确性。
8、试验数据（试验力、位移、变形）加载状态和试验曲线随试验过程动态实时屏幕显示。
9、根据实际需要可选择应力—应变、力—位移、力—时间、位移—时间等曲线进行显示、分析和打印。
10、当负荷超过满量程的2%-5%时自动过载保护停机。
11、可根据试样条件、试验日期和试验数据等条件自动查询所有相关历史记录。
12、软件预留数据库接口，方便于实验室间局域联网，便于实验数据管理。
二、技术指标
|
产品名称
|
微机屏显钢绞线拉力试验机
|
|
产品 型号
|
LEW-500G/600G
|
LEW-1000G
|
|
结构形式
|
油缸下置式主机结构
|
|
最大试验力(KN)
|
500/600
|
1000
|
|
试验机级别
|
1级
|
|
试验力测量范围
|
2%-100%FS
|
|
试验力示值相对误差
|
≤示值的±1%
|
|
力分辨率
|
1/30000
|
|
变形测量装置
|
电子式引伸计
|
|
变形示值相对误差
|
≤示值的±0.5%
|
|
位移测量装置
|
光电编码器
|
|
位移示值相对误差
|
≤示值的±1%
|
|
位移分辨率（mm）
|
0.01
|
|
横梁调整速度（mm/min）
|
120
|
|
活塞最大行程（mm）
|
250
|
|
控制方式
|
三闭环控制和编程控制
|
|
安全保护装置
|
机械限位保护和软件过载保护
|
|
有效拉伸空间 （mm）
|
1000
|
|
有效压缩空间（mm）
|
600
|
|
夹持方式
|
液压自动夹紧
|
|
活塞最大移动速率（mm/min）
|
60
|
|
立柱间距（mm）
|
540mm
|
650mm
|
|
钢绞线夹持直径（mm）
|
∮9-∮24
|
∮9-∮30
|
|
上下压盘尺寸（mm）
|
204*204
|
|
主机外形尺寸（mm）
|
830*580*2550
|
1060*660*2950
|
|
主机电源（kw）
|
0.55
|
0.75
|
|
油源控制柜外形尺寸（mm）
|
580*550*1280
|
580*550*1280
|
|
控制柜电源（kw）
|
1.5
|
1.5
|
|
主机重量（kg）
|
3000Kg
|
4500Kg
|
