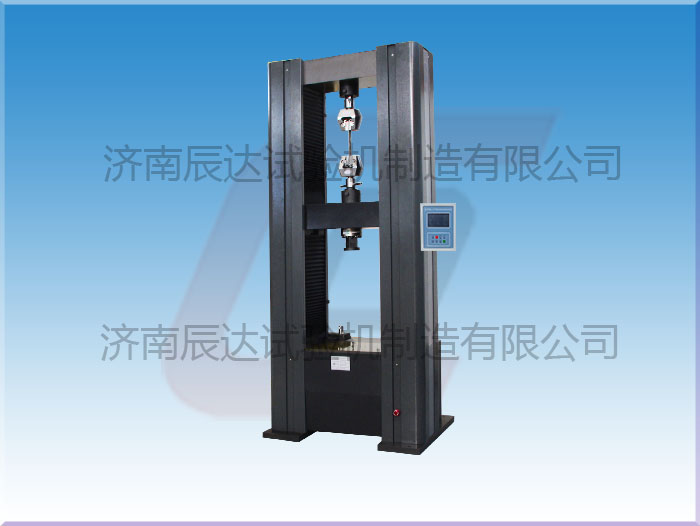

数显万能试验机安装调试的指南

万能试验机控制器主要包括主控板、键盘和显示器。主控板负责采集力和位移信号，根据试验规程，驱动电机运动，并得出所需的结果。该主控板采用ARM系列32位处理器，具有强大的功能和高速的运算能力。接下来，我们将根据信号接线进行具体说明。

主控板同时连接键盘和显示器，接收键盘命令，输出显示信息。键盘可以是按键键盘，也可以是薄膜键盘

液晶显示器能实时显示试验曲线和多个测试结果，可连接多种型号的针打或热敏微型打印机打印试验曲线和试验结果，驱动电机类型繁多，如直流调速器，步进电机，伺服电机，变频器，比例阀等。既可用于工厂生产车间的恶劣环境也可用于实验室的清洁环境，操作起来快速灵活。

试验机操作

测控仪的正面可分为两个部分：液晶显示部分、键盘。

面键各部功能介绍：

液晶显示屏：显示力值、峰值, 位移、速度、提示等。

键盘：配合液晶使用，用于控制操作和各参数值的改变，以及控制电机的运行。

各按键介绍:

名称及功能:

[↑]、[↓]，[←]两键配合[标定]、[设置]用于选择和修改数据，下面在其他键的功能介绍中穿插进行示例说明。

[设置]，按[设置]键将显示

这也是开机后直接进入的状态。其中行反白显示，表示默认的是行，按[↑]、[↓]键可在四个选项里变换，选中其中一项后按[设置]键后显示

两行是操作提示，其中行反白显示，表示默认的是行，按[↑]、[↓]键可在多个选项里变换，这些选项都是前一步选择所需要的参数，前一步的选择不同，本屏选项的内容和数目也不同。用[↑]、[↓]键选中某个选项，则该选项反白显示，这时按[设置]键，则该选项内容的一位闪烁显示，表示该位可以修改，按[↑]、[↓]键则该位在0-9之间变化，按[←]键则前移一位闪烁显示，该项的内容修改完毕后按[设置]键，则数字停止闪烁，整个参数项继续反白显示，这时按[↑]、[↓]可以选择其他参数项。当所有的参数修改完毕后按[复位]键，则保存刚才所有的修改并进入到正常试验状态。
